Вектор радиостанции LPD

Инструкция по эксплуатации
VECTOR VT-44H

Радиостанция LPD/PMR

Спасибо Вам за приобретение радиостанции VECTOR. Мы уверены, что эта качественная, простая в эксплуатации радиостанция обеспечит Вам надежную связь.

Прежде чем приступить к эксплуатации радиостанции необходимо внимательно прочитать настоящее описание.

СОДЕРЖАНИЕ

Vector VT-44 H инструкция вид рации

1. Комплект поставки

2. Подготовка к эксплуатации

3. Органы управления

4. Эксплуатация радиостанции

5. Дополнительные функции

6. Рабочие каналы

7. Спецификация

8. Информация по безопасности

Комплект поставки

Откройте упаковку радиостанции VECTOR VT-44H и проверьте комплект согласно нижеприведенному списку. В случае некомплектности или повреждения, немедленно сообщите об этом Вашему поставщику.

Комплект поставки *.

Наименование Количество
Радиостанция 1
Антенна 1
Аккумулятор 1
Настольное зарядное устройство 1
Инструкция по эксплуатации 1

* Может меняться в зависимости от версии.

Комплект поставки Вектор VT-44H

Подготовка к эксплуатации

Заряд аккумулятора

Перед использованием радиостанции VECTOR VT-44 H необходимо зарядить аккумулятор.
Возможно, потребуется произвести 2-3 цикла заряд-разряд для восстановления нормальной емкости аккумулятора после длительного хранения.

Предупреждение:

  • Избегайте ставить на зарядку полностью заряженный аккумулятор. Это может привести к сокращению срока эксплуатации.
  • После полной зарядки аккумулятора отключите его от зарядного устройства. Нахождение аккумулятора в зарядном устройстве более 2-3 дней может привести к сокращению срока эксплуатации аккумулятора из-за перезаряда.
  • Температура окружающей среды должна быть в пределах от 5° до 40° С. Зарядка аккумулятора в других.

Примечание:

  • Выключайте радиостанцию Вектор VT-44 H при зарядке аккумулятора. Включенная радиостанция может влиять на правильность заряда аккумулятора.
  • Срок эксплуатации аккумулятора ограничен даже при правильном его использовании. Поэтому со временем потребуется замена аккумулятора.
Зарядное устройство и блок питания VECTOR VT-44 H Включите сетевой адаптер в сеть 220В и подключите его к зарядному устройству
Вид зарядки аккумулятора VT-44 H в зарядном стакане (с рацией и отдельно) Вставьте аккумулятор или радиостанцию с аккумулятором в «стакан» зарядного устройства
  • Убедитесь, что контакты аккумулятора контачат с клеммами зарядного устройства.
  • Индикатор заряда должен загореться.
Время заряда аккумулятора составляет 4-5 часов.

Установка и снятие аккумулятора

Среднее время работы аккумулятора составляет 8-16 часов (зависит от емкости аккумулятора). Предполагается, что радиостанция VECTOR VT-44 H работает в режиме 5% передача, 5% прием и 90% дежурный режим.

Предупреждение:

  • Не замыкайте клеммы аккумулятора: это может привести к сокращению срока его эксплуатации или разрушению.
  • Никогда не пытайтесь разобрать аккумулятор.
Схема уставноки АКБ к телу VECTOR VT-44 H

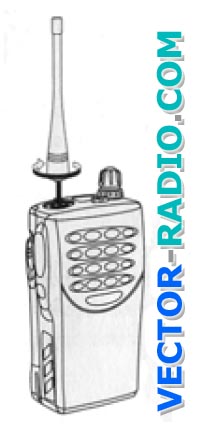

Установка антенны

Привинчивание антенны к приемопередатчику Вектор VT-44H

Плотно прикрутите антенну к радиостанции Вектор VT-44 H, вращая ее по часовой стрелке.

Примечание: антенна не является ручкой, держателем или иным креплением. Использование ее для этих целей может повредить антенну и ухудшить работоспособность радиостанции.















Установка поясной клипсы

Установка поясной клипсы на рацию VT-44H

Не используйте клей или винты для крепления клипсы: это может разрушить корпус аккумулятора или радиостанции.

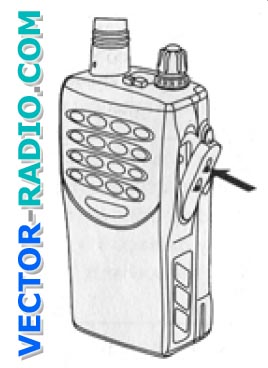

Установка заглушки на разъем для гарнитуры

Установка резиновой заглушки на разъем гарнитуры Вектор VT44H

Если вы не используете дополнительную гарнитуру, установите заглушку на этот разъем и закрепите ее винтом.

Примечание: Для устойчивости от внешних воздействий эта заглушка должна быть установлена.

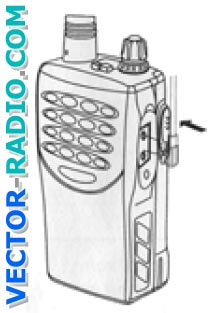

Установка дополнительной гарнитуры

Установка дополнительной гарнитуры на рацию VECTOR VT-44 H

Вставьте внешнюю гарнитуру в разъем.

Примечание: при использовании внешней гарнитуры устойчивость к внешним воздействиям ухудшается.













3. Органы управления

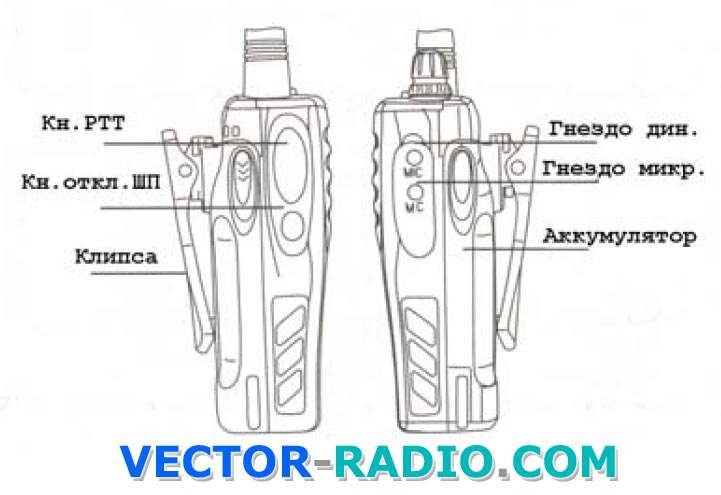

Органы управления рации VECTOR VT-44 H вид спереди и сверху Органы управления радиостанции Вектор VT-44 H вид сбоку

4. Эксплуатация радиостанции

Как включать рацию Вектор VT-44 H

Включите радиостанцию VECTOR VT-44H, поворачивая регулятор громкости по часовой стрелке. Раздастся звуковой сигнал.

Настройка уровня громкости на Векторе VT-44 H и шумоподавителя

Подстройте уровень громкости регулятором громкости до желаемого уровня, отключив шумоподавитель.

VECTOR H выбор каналов

Выберите переключателем каналов необходимый канал. Если удерживать кнопку более 2-х сек., включается режим сканирования каналов.

Инициализация передачи на трансивере VECTOR VT-44 H

Для вызова нажмите и удерживайте кнопку PTT, говорите нормальным голосом на расстоянии около 5 см. Для приема отпустите кнопку PTT.

Примечание: если аккумулятор разряжен, передача прекращается и индикатор мигает красным цветом, необходим немедленный заряд аккумулятора.

5. Дополнительные функции

Блокировка клавиатуры
Эта функция предназначена для предотвращения переключения каналов при случайном нажатии на кнопки. Для включения этой функции необходимо одновременно нажать и удерживать в течении 3 сек. кнопки переключателя каналов, после короткого звукового сигнала на дисплее появится символ ключа – клавиатура заблокирована. Для разблокировки – снова нажать и удержать кнопки переключателя.

Режим сканирования каналов
Эта функция предназначена для быстрой перестройки либо поиска занятого канала. Для перестройки вверх надо нажать и удерживать в течении 3 сек. кнопку увеличения номера канала, для перестройки вниз – кнопку уменьшения. при обнаружении занятого канала сканирование прекращается в течении 5 сек. Для выхода из режима – нажать любую из этих кнопок либо кнопку РТТ.

Режим активации голосом - VOX
Эта функция предназначена для работы в режиме «свободные руки». Для включения этой функции включите питание радиостанции Вектор VT-44 H, удерживая нажатой кнопку РТТ, после второго звукового сигнала - отпустите её. Для выхода из режима – нажать кнопку РТТ. Чувствительность VOX можно изменить, установив на дисплее канал с 1 по 16 (в данном случае шкала чувствительности) и записав его в память включив питание одновременно удерживая кнопки РТТ и отключения шумоподавителя, затем нажать РТТ, подтвердив выбор уровня чувствительности.

Режим тонального вызова
Эта функция предназначена для передачи сигнала тонального вызова. Для включения этой функции необходимо нажать кнопку отключения шумоподавителя, затем кнопку РТТ. После включения тонального сигнала нажать кнопку перестройки каналов вниз – сигнал будет передаваться в эфир. Для отключения – нажать кнопку РТТ.

Предупреждение разряда аккумулятора
Эта функция служит для предупреждения, что аккумулятор разряжен. Во время передачи, если аккумулятор разряжен, радиостанция прекращает передачу, индикатор мигает красным цветом, и раздается звуковой сигнал. Необходимо зарядить аккумулятор или заменить его.

Монитор (шумоподавитель)
Если на выбранном канале нет сигнала, шумоподавитель автоматически выключает приемник радио-станции, и вы не можете слышать фоновый шум. Для ручного отключения шумоподавителя нажмите и удерживайте кнопку отключения шумоподавителя. Когда кнопка нажата, вы слышите шум эфира, и индикатор горит зеленым цветом.

Режим CTCSS/DCS
На некоторых каналах могут быть запрограммированы тоны CTCSS (DCS). Эта функция позволят принимать только те сигналы, которые предназначены для вас (имеют тот же тон CTCSS/DCS) и игнорировать сигналы других радиостанций и помехи. Эти режимы - дополнительные, и могут быть активированы с персонального компьютера с помощью специальной программы.

6. Рабочие каналы

Следующие каналы разрешены для использования в LPD ( индикация c 1 по 69), и PMR (индикация с Р1 по Р8) диапазонах.

1 433.0750 МГц 36 433.9500 МГц
2 433.1000 МГц 37 433.9750 МГц
3 433.1250 МГц 38 434.0000 МГц
4 433.1500 МГц 39 434.0250 МГц
5 433.1750 МГц 40 434.0500 МГц
6 433.2000 МГц 41 434.0750 МГц
7 433.2250 МГц 42 434.1000 МГц
8 433.2500 МГц 43 434.1250 МГц
9 433.2750 МГц 44 434.1500 МГц
10 433.3000 МГц 45 434.1750 МГц
11 433.3250 МГц 46 434.2000 МГц
12 433.3500 МГц 47 434.2250 МГц
13 433.3750 МГц 48 434.2500 МГц
14 433.4000 МГц 49 434.2750 МГц
15 433.4250 МГц 50 434.3000 МГц
16 433.4500 МГц 51 434.3250 МГц
17 433.4750 МГц 52 434.3500 МГц
18 433.5000 МГц 53 434.3750 МГц
19 433.5250 МГц 54 434.4000 МГц
20 433.5500 МГц 55 434.4250 МГц
21 433.5750 МГц 56 434.4500 МГц
22 433.6000 МГц 57 434.4750 МГц
23 433.6250 МГц 58 434.5000 МГц
24 433.6500 МГц 59 434.5250 МГц
25 433.6750 МГц 60 434.5500 МГц
26 433.7000 МГц 61 434.5750 МГц
27 433.7250 МГц 62 434.6000 МГц
28 433.7500 МГц 63 434.6250 МГц
29 433.7750 МГц 64 434.6500 МГц
30 433.8000 МГц 65 434.6750 МГц
31 433.8250 МГц 66 434.7000 МГц
32 433.8500 МГц 67 434.7250 МГц
33 433.8750 МГц 68 434.7500 МГц
34 433.9000 МГц 69 434.7750 МГц
35 433.9250 МГц
Р1 446.00625 МГц Р5 446.05625 МГц
Р2 446.01875 МГц Р6 446.06875 МГц
Р3 446.03125 МГц Р7 446.08125 МГц
Р4 446.04375 МГц Р8 446.09375 МГц

7. Спецификация

Диапазоны рабочих частот LPD: 433.07500 – 434.77500 МГц. (1-69) кан.
PMR: 446.00625 – 446.09375 МГц. (1-8) кан.
Мощность передатчика не менее 10 мВт
Вид модуляции FM (F3E)
Стабильность частоты +/- 2.5 кГц
Шаг сетки частот 12.5/25 кГц
CTCSS 50 (67.0 – 254.1 Гц)
DCS 210
Напряжение питания 7.2 В
Диапазон рабочих темп. -30°С — +70°С.
Вес 200 г
Мощность аудио не менее 300 мВт
Чувствительность не хуже 0.16 мкВ
Размер 80х50х28мм

8. Информация по безопасности

1. Самостоятельный ремонт или переделка радиостанции VECTOR VT-44H не допускается.

2. Запрещается использовать радиостанцию в запрещенных местах согласно действующим правилам и законам, например, в самолете, взрывоопасных средах и т.д.

3. Избегайте хранить радиостанцию в местах с высокой температурой или влажностью продолжительное время.

4. Если Вы почувствовали странный запах или дым из радиостанции, немедленно отключите аккумулятор и обратитесь в сервисную службу.

5. Используйте только оригинальные адаптеры и зарядные устройства.

6. Отключайте аккумулятор от радиостанции VECTOR VT-44 H в случае продолжительного перерыва пользования радиостанцией.

Безопасность: очень важно понимание Вами того, что применение ЛЮБОГО радиоизлучающего устройства может причинить вред Вашему здоровью.
