Vector R-700 бустер сигнала сотовой сети

усилитель сотового сигнала с площадью радиоохвата до 600 м²

Booster Вектор Р 700

Усилитель сотового сигнала Vector R-700 необходим для усиления сигнала GSM базовой станции оператора мобильной связи в зонах с неуверенным радиопокрытием. Активная ретрансляторная система Vector R700, принимает сигнал от базовой вышки сотового оператора, посредством внешне расположенной уличной антенны, затем усиливает принятый сигнал и выдает его посредством внутренней антенны, расположенный внутри помещения. Работа бустера GSM Vector 700 по усилению сотового сигнала, осуществляется в двух направлениях как во время приема сигнала от базовой антенны оператора к сотовому телефону, так и в обратном направлении – от сотового телефона к базовой станции.

Система для улучшения качества сотовой связи Вектор R-700 может применяться на следующих объектах: офисы, частные загородные дома, бары и рестораны, клубы, складские помещения, ангары, торговые центры, подземные автостоянки, автосервисы, подвалы и полуподвалы, бункеры, и другие помещения, где отсутствует достаточный уровень сигнал от ретранслятора базовой станции GSM оператора для уверенной работы мобильного аппарата.

Перед установкой бустера сотового сигнала Вектор Р700 необходимо на улице провести замер интенсивности мобильного сигнала при помощью обычного сотового телефона, на дисплее уровень сигнала отражается количеством полосок, рядом с пиктограммой антенны. После определения наилучшего места приема GSM сети, в этой точке необходимо устанавливать внешнюю направленную антенну на ретранслятор базовой станции сотового оператора. Блок усилителя сотового сигнала Вектор 700 необходимо устанавливать в помещении, так как корпус репитера не предусмотрен для всепогодного использования. Устройство GSM ретранслятора (бустера) Вектор R-700 можно располагать как в вертикальной плоскости, так и в горизонтальной, но при этом необходимо производить крепление корпуса усилителя Vector R700 рядом с розеткой 220 вольт. Подключать внутреннюю антенну в помещении к репитеру Вектор R-700 необходимо с учетом максимального охвата площади покрываемой комнатной антенной. При этом нужно обеспечить между внутренней и внешней антенной достаточный разнос, чтобы исключить самовозбуждение в блоке усиления сотового сигнала.

Сотовый ретранслятор (booster) Вектор Р700 сертифицирован и безопасен в использовании, не создает помех, вредных воздействий в излучаемом пространстве, кроме того находясь в зоне действия усилителя мобильного сигнала Вектора R-700, сотовые телефоны работают на минимальном уровне мощности и тем самым риск облучения от мобильного аппарата становится наименьшим. Благодаря устойчивому сигналу, генерируемому репитером сотовой связи Vector 700, снижается энергопотребление телефонов находящихся в зоне ретранслируемого сигнала, и для поддержания необходимого зарядного тока требуется меньшее количество зарядных циклов для аккумулятора сотового телефона.

Опциональные свойства ретранслятора (бустера) R-700

Бустер мобильного сигнала R-700 оснащен системой защиты от посторонних сигналов, которая действует по следующему:

  • при наличии паразитного сигнала бустер уменьшает усиление на выходе, направленном на базовую станцию, до его пропадания
  • через некоторое время усиление восстанавливается
  • если паразитный сигнал не пропал — цикл повторяется
  • после трех циклов GSM бустер автоматический выключается

Конструкция бустера Вектор 700 позволяет выполнять следующие операции:

  • включение/выключение питания усилителя
  • регулировку усиления одновременно в обоих направлениях

При работе бустера R 700 осуществляется контроль параметров:

  • уровня выходной мощности направления «станция-телефон»
  • уровня выходной мощности направления «телефон-станция»
  • величин напряжений адаптеров питания
  • температуры корпуса GSM бустера

Технические характеристики усилителя VECTOR R700

Модель R-700
Площадь радиопокрытия (при условии наличия достаточного уровня сигнала от оператора БС, отсутствия стеновых экранирующих перекрытий) до 600 м2
Диапазон частот передачи на базовую станцию 890-915 МГц
Диапазон частот передачи на абонентскую станцию 935-960 МГц
Коэффициент усиления(КУ) Up Llink: 60 db min Down Link: 70 db min
Максимальная выходная мощность Up Llink: 27 dBm
Down Link: 27 dBm
Коэффициент шума < 6 дБ max
Неравномерность АЧХ < 3 дБ max
КСВ Н 2 max
Питание 180-240В/ 50Гц
ВЧ разъём Тип N, розетка
Диапазон рабочих температур +5°C +50°C

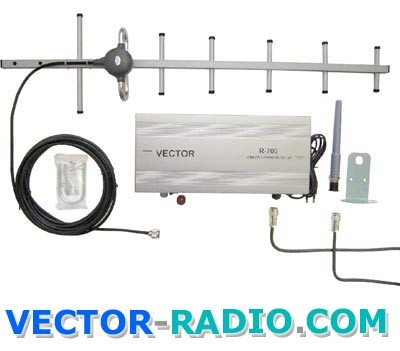

Стандартная поставка ретранслятора R700

  • Усилитель Вектор 700, диапазон частот на базовую станцию 890-915 МГц, мощность 17дБм, на абонентскую станцию 935-960 МГц, мощность 10дБм
  • Блок питания усилителя
  • Внешняя антенна AR-13 с усилением 9 dB и кабелем длинной 10 метров с разъёмами
  • Внутренняя антенна с усилением 2,5 dB
  • Кабель для подключения внутренней антенны длиной 5 метров с разъёмами
  • Крепление для антенн - 2 шт.
  • Инструкция пользователя
