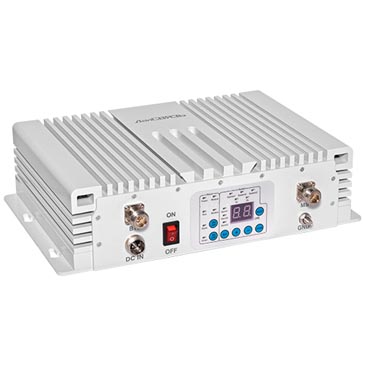

ДалСВЯЗЬ DS-2100-23PRO усилитель сигнала

Репитер DS2100-23PRO предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандарта UMTS2100 и устанавливается в жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера исключает наличие «мёртвых» зон внутри помещений, где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Селективный репитер ДалСВЯЗЬ DS 2100 23 PRO стандарта 3G UMTS2100 мощностью до 200 мВт, коэффициентом усиления 75 дБ, площадь покрытия до 1200 кв.м. Бенд-селективный репитер DS-2100-23PRO настраивается под одного из операторов, обеспечивая высочайшее качество усиления необходимого частотного диапазона.

Репитер ДалСВЯЗЬ DS-2100-23 PRO имеет жидкокристаллический дисплей, что делает установку и настройку репитера простой информативной. Регулировка полосы происходит с помощью специализированного программного обеспечения через USB разъем. ДалСВЯЗЬ DS 2100 23PRO актуален для обеспечения беспроводным высокоскоростным интернетом и голосовой связью корпоративных клиентов.

Наружная антенна устанавливается на мачте, на крыше или на фасаде здания в месте, обеспечивающем наилучший сигнал от базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов. Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкции помещения) и должно составлять не менее 5 метров.

Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учётом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к внутренней антенне на расстояние менее одного-двух метров.

Репитер ДалСВЯЗЬ DS 2100-23PRO рассчитан на непрерывную круглосуточную эксплуатацию в помещениях при температуре окружающего воздуха от -10° до +45°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Технические характеристики ретранслятора ДалСВЯЗЬ DS2100-23PRO

Модель	ДалСВЯЗЬ DS-2100-23PRO
Ширина канала, МГц	15
Поколение сети	3G
Стандарт связи	UMTS2100
Место установки	В помещении
Мощность, мВт	200
Рабочий диапазон частот UpLink, МГц	1920 ~ 1980
Рабочий диапазон частот DownLink, МГц	2110 ~ 2170
Коэффициент усиления UpLink, дБ	75±2
Коэффициент усиления DownLink, дБ	75±2
Неравномерность АЧХ (дБ), не более	8
Максимальная выходная мощность UpLink, дБм	20±2
Максимальная выходная мощность DownLink, дБм	23±2
Максимальный уровень входного сигнала, дБм	0
Интермодуляционные составляющие, менее дБм	-45
Коэффициент шума, не более дБм	8
ВЧ разъем	N-тип, розетка
Импеданс, Ом	50
КСВн входа и выхода, не более	2
Питание (адаптер), В	DC: 9В, 4А
Потребляемая мощность, не более, Вт	6
Диапазон рабочих температур, С	-10 ~ +55
Габариты устройства, мм	190х296х76
Вес, брутто КГ	5,420
Степень защиты	IP30
