Ретранслятор (усилитель) DS 2100/2600-17 С2 представляет собой
полный комплект компонентов для усиления сигнала сотовой связи уменьшает
вероятность прерывания связи, замираний, выпадания сигнала в помещениях
с пороговым уровнем принимаемого сигнала.
Двухдиапазонный 3G UMTS2100/4G LTE2600 репитер ДалСВЯЗЬ DS 2100/2600
17С2 с мощностью до 17 мВт, усилением 65дБ. Усиление сигнала всех
операторов в двух основных стандартах связи – GSM900 ,UMTS900, UMTS2100.
Бюджетное решение для системы усиления сотовой связи. Возможность
установки в системе усиления до 3х внутренних антенн. Прост в монтаже
и настройке. Высокое качество и надежность оборудования.
ДалСВЯЗЬ DS 2100/2600-17С2 - комплект оборудования для усиления
3G и 4G сигнала на площади до 200 квадратных метров . Используя
данный комплект вы можете усилить сигнал даже там, где уровень сигнала
слишком слабый. Реальная площадь покрытия будет зависеть от многих
факторов: мощность и качество входящего сигнала, характеристики
компонентов системы усиления сотовой связи, особенности ландшафта
и метеоусловия, конструктивные особенности здания и др.
Данный набор оборудования отлично подойдет для усиления сотовой
связи смартфонов т.к. он работает на приоритетной для них частоте.
При установке репитера DS-2100/2600-17С2 необходимо соблюдать
правила техники безопасности при работе с электроприборами. Перед
установкой убедитесь в наличии и исправности защитного заземления.
Убедитесь, что значение напряжения сети переменного тока соответствует
требуемому. Во избежание выхода репитера из строя следует использовать
адаптер питания только из комплекта поставки.
Эксплуатация репитеров в условиях нестабильного напряжения питания
может привести к его поломке. Рекомендуется подключать репитер ДалСВЯЗЬ
DS-2100/2600-17 С2 через стабилизатор напряжения или источник бесперебойного
питания соответствующей мощности. Для безопасной работы репитера
рекомендуется заземлить устройство.
Во избежание перегрузки репитера желательно размещать внутренние
антенны таким образом, чтобы абонент не мог приблизиться к внутренней
антенне на расстояние менее одного-двух метров. Репитер ДалСВЯЗЬ
DS-2100/2600 17С2 рассчитан на непрерывную круглосуточную эксплуатацию
в помещениях при температуре окружающего воздуха от -10° до +45°С.
При монтаже репитера ДалСВЯЗЬ DS-2100/2600-17С2 используйте крепеж
из комплекта поставки. Длина соединительных кабелей должна быть
как можно короче, чтобы вносимое затухание сигнала было минимальным,
но натяжение кабелей не должно быть чрезмерным. Подсоедините разъёмы
кабелей от внешней и внутренних антенн к соответствующим разъёмам
репитера. Внутренние поверхности ВЧ разъемов должны быть чистыми.
Подключите адаптер к сети питания. Шнур питания должен быть проложен
свободно, без натяжения. Все соединения антенн и кабеля, расположенные
на улице, должны быть загерметизироварованы.
Преимущества ДалСВЯЗЬ DS 2100/2600 17 С2
- Малое энергопотребление
- Легкая и быстрая установка
- Площадь покрытия до 200 кв.м.
- Уменьшает вредное излучение мобильного телефона
Применяется для:
- Усиления сигнала операторов MTC, Билайн, Мегафон, Tele2,
Skylink
- Усиления 3G сигнала
- Подвальных и цокольных помещений площадью до 200 кв.м.
- Загородных домов и дачных участков площадью до 200 кв.м.
- Помещений площадью до 200 кв.м.
Где применять нельзя:
- Отсутствие необходимого частотного диапазона (UMTS 2100
LTE 2600)
- Помещения площадью более 200 кв.м.
Технические характеристики GSM усилителя DS 2100/2600-17 С2
Модель
|
ДалСВЯЗЬ DS 2100/2600
17С2 |
Поколение сети |
3G, 4G |
Стандарт связи |
UMTS2100,LTE2600 |
Рабочий диапазон частот UpLink, МГц |
1920 ~ 1980 2500 ~ 2570 |
Рабочий диапазон частот DownLink, МГц |
2110 ~ 2170 2620 ~ 2690 |
Коэффициент усиления UpLink, дБ |
82±2 |
Коэффициент усиления DownLink, дБ |
82±2 |
Диапазон регулировки коэф. усиления (дБ) с шагом 5 дБ |
15 |
Максимальная выходная мощность UpLink, дБм |
13±2 |
Максимальная выходная мощность DownLink, дБм |
17±2 |
Максимальный уровень входного сигнала, дБм |
0 |
Интермодуляционные составляющие, менее дБм |
-30 ~ -36 |
Коэффициент шума, не более дБм |
8 |
ВЧ разъем |
N-тип, розетка |
Импеданс, Ом |
50 |
КСВн входа и выхода, не более |
2 |
Питание (адаптер), В |
DC: +9В, 2.0 А |
Потребляемая мощность, не более, Вт |
4 |
Диапазон рабочих температур, С |
-10C~+55C |
Габариты устройства, мм |
183х135х73 |
Вес, брутто КГ |
1.2 |
Степень защиты |
IP40 |

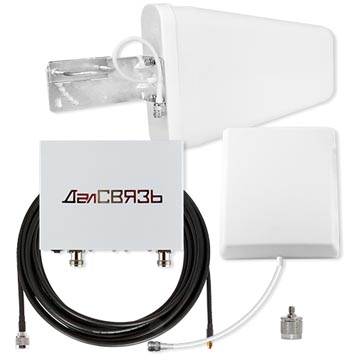

Комплектность поставки репитера ДалСВЯЗЬ DS 2100/2600-17С2
- Репитер DS-2100/2600-17С2
- Антенна внутренняя ДалСВЯЗЬ DP-800/2700-7/9 ID
- Антенна наружная ДалСВЯЗЬ DL-800/2700-8
- Кабельная сборка 5D/FB
- SMAf-Nm
- Блок питания
- Крепёж для антенны
- Инструкция по эксплуатации
|
