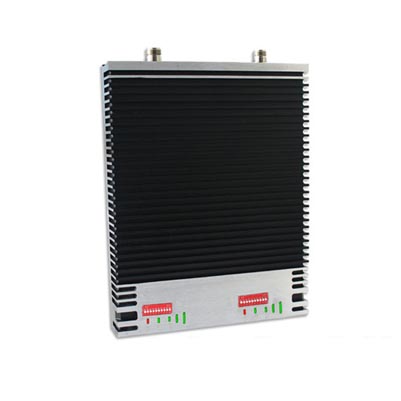

Ретранслятор Эверстрим HPC-GDW27 имеет три рабочих диапазона:
900, 1800 и 2000 МГц и применяется при слабом сигнале в зонах обслуживания.
Применяется для покрытия территорий и помещений, где качество связи
не отвечает требованиям из-за затухания радиосигналов, обусловленного
рельефом местности, особенностями застройки или удалением от базовой
станции.
Трёхдиапазонный широкополосный ретранслятор высокой мощности
HPC GDW27 - идеальное решение для обеспечения связью любого помещения.
Благодаря работе в трёх стандартах сотовой связи, таких как GSM900,
GSM1800 и UMTS 2100, данный ретранслятор сможет улучшить связь любого
оператора в любом помещении до 1000 м2.
Встроенная функция MGC позволяет вручную регулировать коэффициент
усиления ретранслятора, а также ретранслятор обладает функциями
AGC и ALC, которые позволяют ретранслятору подстраивать усиление
при поступлении слишком мощных сигналов от вышек операторов связи.
Универсальный репитер Эверстрим HPC GDW27 как и его однодиапазонные
собратья прост в установке, в комплекте идет внешняя направленная
антенна которая выводится на улицу в месте наилучшего приема сотового
сигнала, затем кабелем соединяется с блоком многодиапазонного репитера,
а внутренняя антенна устанавливается внутри помещения в точке где
она будет обеспечиваться максимальную зону покрытия сигналами диапазонов
900, 1800, 2100 МГц. Выходная мощность репитера EVERSTREAM HPC GDW27
позволяет обеспечить усиление сотового сигнала на крупных объектах
различного типа: склады, автостоянки, торговые центры, промышленные
объекты, подземные объекты и подобные.
Не вскрывайте репитер, не дотрагивайтесь до разъемов радиочастотных
кабелей при включенном электропитании репитера, это может привести
к электротравмам и поломке прибора.
Устанавливайте репитер вдали от отопительных приборов и не накрывайте
его во избежание перегрева.
Технические характеристики HPC-GDW27
| Модель
|
Everstream
HPC-GDW27 |
| Характеристики |
Uplink |
Downlink |
| Частотный диапазон |
GSM900 |
890 ~ 915 МГц |
935 ~ 960 МГц |
| DCS |
1710 ~ 1785 МГц |
1805 ~ 1880 МГц |
| WCDMA |
1920-1980 МГц |
2110-2170 МГц |
| Максимальное усиление |
≥ 70dB |
≥ 75dB |
| Максимальная выходная мощность |
≥ 24dBm |
≥ 27dBm |
| MGC ( Шаг ) |
≥ 31dB / 1dB step |
| Автоматическая регулировка уровня
|
≥ 20dB |
| Равномерность усиления |
GSM & CDMA |
Tpy≤ 6dB(P-P); DCS,PCS ≤ 8dB(P-P) |
| WCDMA |
≤ 2dB/ 3.84MHz,Full Band ≤ 5dB(P-P) |
| Коэффициент шума |
≤ 5dB |
| КСВ |
≤ 2.0 |
| Групповая задержка |
≤ 1.5μs |
| Стабильность частоты |
≤ 0.01ppm |
| Внеполосные излучения и выходная
интер-модуляция |
GSM Соответствует ETSI TS 151 026
V 6.1.0 |
| WCDMA Соответствует 3GPP TS 25.143 ( V 6.2.0
) |
| CDMA Соответствует IS95 & CDMA2000 |
| WCDMA System |
Маска излучения |
Соответсвтует 3GPP TS 25.143 ( V 6.2.0
) |
| Точность модуляции |
≤ 12.5% |
| Ошибка Peak Code Domain |
≤ -35dB@Spreading Factor 256 |
| CDMA System |
Rho |
ρ > 0.980 |
| ACPR |
Соответствует IS95 & CDMA2000 |
| Механические характеристики |
|
| Порт I /O |
N-Female |
| Сопротивление |
50 ohm |
| Рабочий диапазон температур |
-25ºC~+55ºC |
| Условия окружающей среды |
IP40 |
| Размеры |
220x320x40мм |
| Вес |
≤ 3.50 кг |
| Источник питания |
Вход AC90-264В,выход DC 5В / 6A |
| LED индикаторы |
|
| Power |
Индикатор питания |
| UL |
Светится, когда идет активный звонок
|
| DL 1 |
Светится, когда уровень сигнала -65dB |
| DL 2 |
Светится, когда уровень сигнала -55dB |
| DL 3 |
Светится, когда уровень сигнала -50dB |
Комплект поставки Everstream HPC GDW27
- Репитер EVERSTREAM HPC-GDW27
- Инструкция
- Упаковка
|
