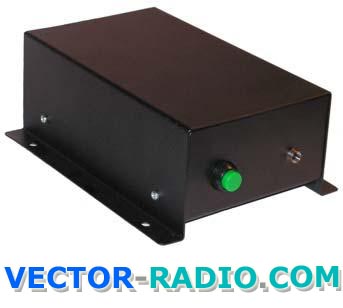

СЭППН 1400-75/12 локомотивный источник питания

применяется для работы в непрерывном или повторно-кратковременном режимах работы

Понижающий импульсный преобразователь СЭП 1400-75/12 предназначен для питания станций, автомагнитол и другой аппаратуры, рассчитанной на выходное напряжение 12 Вольт, от бортовой сети ж/д локомотива с номинальным напряжением 40-150 вольт постоянного тока.

Конвертер DC/DC стабилизированного питания ПН 1400-75/12 применяется для работы в непрерывном или повторно-кратковременном режимах работы. Для сетевого адаптера постоянного тока СЭППН 1400-75/12 повторно-кратковременным считается режим работы, при котором питаемая аппаратура (радиостанция) находится в режиме потребления максимального тока (в режиме передачи) не более 15 мин., а затем переходит в режим потребления минимального тока (в режим приема) на время, не меньшее, чем предыдущее время работы в режиме передачи.

Функциональные особенности локомотивного преобразователя СЭП ПН 1400-75/12

Малогабаритный источник напряжения СЭП ПН 1400-75-12 имеет вход, гальванически не связанный с выходом и с корпусом (сопротивление изоляции - 2МОм, допустимое напряжение - 1 кВ).
Инвертор стабилизированного питания СЭППН 1400 75/12 имеет выход, гальванически не связанный с корпусом (сопротивление изоляции - 510кОм, допустимое напряжение - 150 В).
Выпрямитель импульсный СЭППН1400-75/12 имеет защиту от случайного изменения полярности напряжения на входе.
Компактный понижающий конвертер ПН 1400-75/12 имеет защиту от короткого замыкания и перенапряжения на выходе.
В случае выхода преобразователя напряжения СЭППН 1400-75/12 из строя обеспечивается защита питаемой аппаратуры от перенапряжения.

Технические характеристики DC/DC источника постоянного тока СЭППН 1400 75/12

Модель	СЭП 1400-75/12
Входное напряжение, В	40-150
Максимальный ток нагрузки, А:	10,0
Выходное напряжение, В -при выходном токе 0А -при выходном токе 5А	13.5 +-0.2 13,3 +-0,2
Максимальное выходное напряжение (напряжение срабатывания защиты), В, не более	17
Максимальная выходная мощность, Вт	130
Потребляемая мощность на холостом ходу, В-А, не более	4
Максимальная потребляемая мощность, Вт, не более	160
Размах пульсаций выходного напряжения, мВ (при токе нагрузки 5А): на частоте 70кГц	30
Диапазон рабочих температур окружающей среды, °С	-25..+55
Габаритные размеры корпуса, мм, не более	180x75x130
Вес, кг	0,95
Предохранитель	5 А
Вход	провод ШВП2-2х0.75 длиной не менее 2 м
Выход	разъем с ножевыми клеммами
