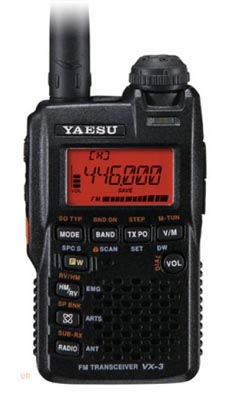

Yaesu VX 3R — это FM-трансивер любительского класса, который
имеет маленькие габариты и вес, чем и ценен для пользователей, которым
важно иметь рацию небольшого размера. Достигнуть небывалой компактности
данного радиоустройство позволило использование тонкого литий-ионного
аккумулятора емкостью 1000 мАч. Эта малышка способна предоставить
выходную мощность в 1,5 Ватт, а при подключении к внешнему источнику
питания (6 В) — до 3 Ватт.
Новая 2-диапазонная портативная рация Йесу VX-3R продолжает семейство
миниатюрных любительских трансиверов. По сравнению с предыдущей
моделью VX-2R вещательный диапазон у нее выделен отдельной кнопкой.
Специальная конструкция валкодера не позволит изменить частоту настройки
без необходимости. появилась уникальная возможность обмена короткими
сообщениями между функционально совместимыми станциями, в том числе
FTM-10R/E. В качестве
опции производитель предлагает батарейный отсек FBA-37, отсутствующий
в предыдущей модели. Приятная новость для меломанов - возможность
стерео приёма УКВ вещательных станций на головные телефоны.
Входящая в базовый комплект гибкая спиральная антенна предназначена
для работы в любительских диапазонах 2 метра и 70 см., а для приёма
станций AM-вещания станция оснащена встроенной магнитной антенной.
Для работы на других частотах вы можете приобрести более эффективные
монодиапазонные антенны, но будьте готовы к тому, что их размер
будет в несколько раз превышать высоту самой радиостанции. Для улучшения
качества и дальности связи
Несмотря на свои небольшие размеры, радиостанция Йесу VX 3R отличается
улучшенными техническими характеристиками. Мощность модели составляет
всего лишь 2 Вт. Но, несмотря на это, чувствительность приемника
намного лучше, чем у аналогов. Её отличительной особенностью является
то, что данная радиостанция способна принимать стереосигнал даже
на ультракоротких волнах. Как и у аналогов, в данной модели используется
патентованная система ARTS™.
Рация Ясу VX-3R может похвастаться сверхпрочной конструкцией
за счет использования литого шасси из алюминия и прочного пластика.
Чтобы продлить функционирование рации между подзарядками батареи
предусмотрен эконом-режим работы, при котором заряд батареи расходуется
по минимуму.
Есу VX3R - работает на передачу в диапазонах VHF (140…174MHz)
и UHF (420…470MHz), а на приём в диапазоне 0,5…999,99 МГц. Шаг установки
частоты 5…100 кГц. Для передачи используется FM-модуляция, а для
приёма (в зависимости от диапазона) – FM, WFM или AM или улучшения
качества приёма к рации VX-3R можно подключить внешние специализированные
антенны оснащённые коаксиальным разъемом SMA-вилка или подключить
их с помощью опциональных ВЧ-переходников CN-3 SMA-BNC и CN-4 SMA-UHF.
Радиостанция VX-3R оснащена встроенным, отключаемым RF-аттенюатором
понижающий уровень принимаемого сигнала на 20 дБ, что может облегчить
вам их приём если вы находитесь близко к его источнику. Мощность
передатчика рации имеет две градации: низкая (Low) – 0,1 и 0,3W
при подключении внешнего источника питания, и высокая (Hi) – 1,5(1)
или 3(2)W в зависимости от источника питания и рабочего диапазона
частот.
В базовой комплектации для питания Yaesu VX3R используется Li-Ion
аккумуляторная батарея FNB-82LI (3,7V/1000mA/h) не имеющая эффекта
памяти, которая заряжается от сети переменного тока с помощью входящего
в базовый комплект адаптера PA-46C или от боровой сети автомобиля,
посредством приобретаемого адаптера E-DC-21. С помощью опционального
кейса FBA-37 радиостанцию можно питать и от трёх щелочных элементов
типоразмера АА, что особенно полезно при длительном использовании
радиостанции в полевых условиях, там где проще раздобыть. Yaesu
VX-3R может питаться и от внешнего источника питания подходящей
мощности (max.7V, 1,8A). Увеличить время работы радиостанции от
встроенного источника питания помогут функции энергосбережения,
«спящий режим» и автовыключение при отсутствии активности в определённый
промежуток времени. В рации VX-3R имеется возможность работы в каналах
с организацией рабочих групп посредством присвоения им тональных
субтонов CTCSS или цифровых кодов DCS, как непосредственно в симплексном
режиме, так и в полудуплексном, через ретрансляторы со стандартным
или нестандартным разносом частот и с защитным тоном 1750Hz. А через
опциональный переходник CT-91 радиостанцию можно подключить к контроллеру
(TNC) для пакетной связи.
Каждой ячейке или банку памяти может быть присвоено имя длиной
до 6 символов. Функция
сканирования частот приёма имеет несколько режимов: сканирование
непрерывного диапазона, заданного диапазона из памяти, каналов из
памяти, с пропуском и приоритетом, «умный поиск» и т.п. Программирование
настроек и памяти можно произвести непосредственно на радиостанции,
но гораздо эффективнее это можно сделать с помощью персонального
компьютера. Для этого предназначены опциональные комплекты ADMS-VX3
(RS-232) и ADMS-VX3U (USB). Настройки и содержимое памяти одной
радиостанции VX-3R можно скопировать непосредственно на другую (клонировать)
с помощью опционального кабеля CT-27 или аудиокабеля оснащённого
стерео разъемами 3,5мм-jack.
Настройки радиостанции и активные функции, а так же уровень принимаемого
сигнала и заряд батареи отображаются на контрастном ЖК-дисплее с
несколькими режимами подсветки (вместе с клавиатурой). Активация
функций и настройка их параметров выполняется через меню, содержащее
94 пункта. Некоторые часто используемые функции закреплены за специальными
кнопками.
Японская компания Yaesu воплотила в реальность рацию размером
практически со спичечный коробок в модели Yaesu VX 3R и видимо они
добились бы размера именно в спичечный коробок, но они преследовали
цель сделать двухдиапазонную радиолюбительскую радиостанцию с расширенным
диапазоном приема и они её добились при этом оснастив радиостанцию
профессиональным шасси из лёгкого, но прочного алюминиевого сплава
обеспечивающего ей защиту от вибрации и ударов по ряду протоколов
военного стандарта качества MIL-810STD!
Функциональные свойства рации Йесу VX-3R
- Прочная конструкция на базе алюминиевого шасси
- Более 1300 каналов памяти
- Специальный банк каналов памяти
- Vertex Standard WIRES ™ система связи через интернет
- Пылезащищенная, влагозащищенная
- Ультра тонкая литий-ионная батарея (3.7В/1000 мАч)
- Возможность питания от внешнего источника
- Кнопка перевода станции в аварийный режим
- Увеличенный легко читаемый ЖК-дисплей
- Комплексный режим сохранения батареи
- Индикатор напряжения питания
- Автоматическое определение зоны взаимной радиовидимости
(ARTS)
- Встроенные CTCSS и DCS кодер/декодер
- Различные режимы автопоиска
- Полнофункциональная клавиатура DTMF
- Автоматическое определение репитерного сдвига (ARS)
- Запрет работы на занятом канале (BCLO)
- Автовыключение (АРО)
- Таймерное отключение передачи (ТОТ)
- Возможность клонирования
Технические характеристики радиостанции Йесу VX 3R
| Модель
|
Ясу VX-3R |
| Диапазон частот, МГц |
144-146, 430-440 |
| Шаг настройки |
5/9/10/12.5/15/20/25/50/100 |
| Диапазон рабочих температур,°С |
- 20 - + 60 град. С |
| Стабильность частоты, ppm |
5 ppm |
| Напряжение питания, В |
3,7 В |
| Габариты, мм |
47х81х23 мм |
| Вес, г |
130 г |
| Передатчик |
| Выходная мощность, Вт. |
1,5/3 Вт (144 МГц)
1/2 Вт (430 МГц) |
| Максимальная девиация, кГц |
5 кГц |
| Внеполосные излучения |
60 dBc (HIGH)
50 dBc (LOW) |
| Приемник |
| Чувствительность при 12 дБ SINAD, мкВ |
3 мкВ 10 дБ С/Ш (0.5-1.8 МГц, AM Radio)
3 мкВ 10 дБ С/Ш (0.5-30
МГц, AM)
0.35 мкВ (30-54 МГц, NFM)
1 мкВ (54-76 МГц, NFM)
3 мкВ (76-108 МГц, WFM)
1.5 мкВ 10 дБ С/Ш (108-137 МГц, AM)
0.2 мкВ (137-140 МГц, NFM)
0.16 мкВ (140-150 МГц, NFM)
0.2 мкВ (150-174 МГц, NFM)
1 мкВ (174-222 МГц, WFM)
0.5 мкВ (300-350 МГц, NFM)
0.2 мкВ (350-400 МГц, NFM)
0.18 мкВ (400-470 МГц, NFM)
1.5 мкВ (470-540 МГц, NFM)
3 мкВ (540-800 МГц, WFM)
1.5 мкВ (800-999 МГц, NFM) |
| Промежуточные частоты |
1-я: 47.25 МГц (AM/NFM), 45.8 МГц (WFM)
2-я: 450 кГц (AM/NFM), 10.7 МГц (WFM) |
| Выходная мощность ЗЧ, Вт |
0,05 Вт на нагрузке 8 Ом (нелинейные
искажения <10%) |
Комплектность поставки станции Есу VX3R
- рация VX-3R
- АКБ
- зарядное устройство
- антенна
- инструкция
|
