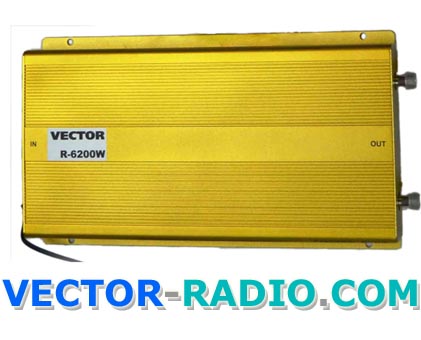

Корейская компания Vector разработала новый усилитель мобильного
сигнала Vector R-6200W с поддержкой диапазонов сотовой связи GSM
900 и GSM 1800. Особенностью сотового репитера Vector R-6200 W является
работа в двух GSM диапазонах, это делает ретранслятор Vector R6200
W более универсальным в использовании, так как операторы сотовой
связи, несмотря на задекларированный определенный GSM диапазон,
могут предоставлять своим абонентам услуги в двух стандартах «Джиэсэм»
связи. Это обусловлено
тем, что стандарт цифровой мобильной связи GSM 900 обеспечивает
лучшую пропускную способность радиоволн через препятствия, но ограничивает
абонентную емкость, у сотового стандарта GSM1800 обеспечивается
более высокая емкость сети за счет высокой пропускной способности,
но на частоте 1800 МГц у радиоволны хуже распространяются через
различные среды. Поэтому операторы сотовой связи при построении
радиорелейных сетей идут на компромисс при установлении связи мобильного
аппарата с базовой станцией, обслуживающий аппаратно-программный
комплекс определяет уровень сигнала и степень загруженности сети
приемопередающего сотового ретранслятора, на основе этих данных
компьютером определяется выбор использования GSM частот связи с
абонентом.
Двухдиапазонный сотовый ретранслятор Vector R-6200W позволяет
не задумываться о том телефоны каких сотовых операторов будут использоваться
в зоне работе GSM репитера.
Установкой репитера связи стандарта GSM 900/1800 Vector R6200W решается
задача качественного покрытия ключевых мест концентрации абонентов.
Это могут быть торговые и бизнес центры, станции метро, гипермаркеты
и другие объекты инфраструктуры. Обеспечение качественной и бесперебойной
связи в таких местах — задача первостепенной важности.
Усилитель сотовой связи Вектор R-6200W – это сложный радиотехнический
прибор, улучшающий слабый сотовый сигнал от оператора. Система усиления
сотового сигнала состоит из внешней антенны, репитера GSM 900/1800
сигнала и нескольких внутренних антенн. Наружная антенна монтируется
на стене или крыше здания и принимает сотовый сигнал от базовых
станций. Слабый сотовый
сигнал очищается от помех и усиливается в основном блоке ретранслятора
Вектор 6200W сотовой связи, после чего транслируется на внутренние
антенны. Эти антенны, устанавливаются на стене помещения или потолке,
передают усиленный сотовый сигнал на мобильные телефоны пользователей.
Усилитель сигнала сотовой связи стандартов GSM 900 и GSM 1800
Vector R-6200W (Вектор 6200 В) обеспечивает высокое качество работы
сотовых телефонов внутри зданий, в офисах, вестибюлях гостиниц,
подвалах, ангарах или иных местах с плохими условиями приема сигнала
сотовой станции. Репитер GSM Vector R6200W сигнала снижает вероятность
прерывания связи, замираний, выпадения сигнала в помещениях с пороговым
уровнем принимаемого сигнала, что позволяет пользоваться телефоном
во всем помещении, а не в его отдельных местах.
Объекты размещения двухдиапазонного усилителя R-6200W
- Загородные дома, складские ангары, крытые хранилища, расположенные
в лесных массивах, в низинах и за холмами
- подземные переходы, автопаркинги, холлы, метро
- офисные центра, клубы, рестораны, кафе
- залы ЖД/авто вокзалов, крытые стадионы, выставочные музеи,
металлические и железобетонные ангары, цеха, сараи
- квартирные помещения, кабинеты цокольных этажей, железобетонных
здания при плотной городской застройке, закрытые комнаты внутри
зданий, длинные коридоры, туалеты, шахты лифта
Технические характеристики ретранслятора GSM 900/1800
VECTOR R6200 W
Модель
|
Vector R-6200W |
Площадь радиопокрытия (при условии наличия достаточного
уровня сигнала от оператора БС, отсутствия стеновых экранирующих
перекрытий) |
до 500 м2 |
Диапазон частот передачи на базовую станцию |
890-915/1710-1785 МГц |
Диапазон частот передачи на абонентскую станцию |
935-960/1805-18800 МГц |
Коэффициент усиления(КУ) |
Up Llink: 60 db min
Down Link: 70 db min |
Максимальная выходная мощность |
Up Llink: 30 dBm
Down Link: 30 dBm |
Коэффициент шума |
< 6 дБ max |
Неравномерность АЧХ |
< 3 дБ max |
КСВ Н |
2 max |
Питание |
180-240В/50Гц |
ВЧ разъём |
Тип N, розетка |
Диапазон рабочих температур |
+5°C +50°C |
Габаритные размеры |
250х150х55 мм |
Поставляемая комплектация Вектора R6200 W
- Двухдиапазонный репитер Vector R-6200W
- Встроенный блок питания на 12 В
- Внутренняя антенна с усилением 2,5 dB
- Внешняя антенна модель AR-13 с усилением 9 dB и кабелем
длинной 10 метров с разъёмами
- Шнур для подключения внутренней антенны длиной 5 метров
с разъёмами
- Кронштейны крепления для антенн - 2 шт.
- Инструкция пользователя
|
