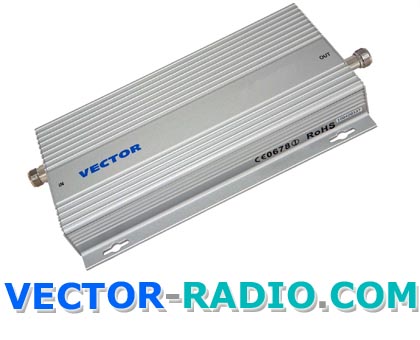

Репитер мобильного сигнала Вектор R-710 является активным усилительным
устройством высокой частоты, репитер R-710 необходим для ликвидации
мест внутри зоны обслуживания сотовой связью, в которых качество
принимаемого сигнала может оказаться недостаточным для полноценного
функционирования мобильных устройств стандарта цифровой мобильной
сотовой связи GSM. Усилитель GSM сигнала Вектор Р710 прекрасно подойдет
для его использования в квартирах, офисных центрах, кафе, зданиях,
ресторанах, бизнес-центрах, супермаркетах, коттеджах, подвальных
помещениях, удаленных загородных домах и других объектах нуждающихся
в уверенном сотовом сигнале.
Подключив сотовый ретранслятор Vector 710 в зоне слабого приема
GSM сигнала, Вам не понадобиться подключать Ваш мобильный телефон
(смартфон, коммуникатор) к внешней направленной антенне с помощью
кабеля через специальный разъем, в этом случае пользоваться услугами
сотовой связи сможет всего только один абонентский телефон, при
варианте установки репитера GSM сигнала можно одновременно использовать
несколько мобильных аппаратов, так как GSM сигнал будет передаваться
по радиоэфиру и сотовый телефон не потеряет своей мобильности. Ретранслятор
Вектор R710 поддерживает сотовый стандарт GSM 900 и корректно работает
с сигналами популярных операторов сотовой связи МТС, Билайн, Мегафон.
Перед приобретением усилителя мобильного сигнала Vector R-710, убедитесь,
пожалуйста, что Ваш поставщик услуг сотовой связи, на который зарегистрированы
мобильные телефоны, работает в сотовом диапазоне GSM900.
GSM усилитель (бустер) Vector R710 сигнала сотовой связи работает
по следующему принципу: сигнал от антенны базовой станции принимается
внешней антенной репитора Вектор Р 710, в блоке обработки сигнала
он усиливается, и по кабелю передается на внутреннюю антенну, направленную
на абонента, в которой уровень сигнала становится достаточным для
уверенной работы сотовых телефонов. Передача сигнала также осуществляется
усилителем VECTOR 710 и в обратном направлении от абонентских сотовых
телефонов. Прием сигнала
осуществляется внутренней комнатной антенной, обрабатывается непосредственно
в блоке усиления, и переизлучается в сторону ретранслятора базовой
станции сотовой сети. Размеры площади покрытия репитера сотового
сигнала зависят от общего расстояния до базовой станции сотового
оператора, правильности установки внешней и внутренней антенны,
номинальной мощности усиления репитера GSM сигнала. Стационарный
усилитель GSM 900 Вектор R 710 обеспечивает зону охвата распространения
сотового сигнала внутри помещения до 600 метров квадратных.
Cell Phone репитер Vector R710 произведен в Корее, радиоусилительное
оборудование имеет сертификацию для использования на всей территории
России и отвечает требованиям ГОСТ. Поэтому можно быть уверенным
в том, что установка усилителя GSM сигнала Vector R-710 не создаст
таких проблем, как повышенный радиационный фон, радиопомехи в каналах
и в других радиочастотах и т.д. Высокое качество исполнения компонентов
GSM оборудования Vector гарантируют долговечность и стабильность
работы.
Обновленный ретранслятор стандарта ДжиЭсЭм Vector R 710 в отличие
от устаревшей аналогичной модели обладает регуляторами уровней сигналов
Up-Link и Down-Link. Сотовый усилитель GSM 900 стандарта Вектор
R-710 обеспечивает сотовой связью пространства площадью, которая
задекларирована в технической документации прилагаемой к усилителю
в комплекте поставки.
Репитер мобильного сигнала Vector R-710 также можно использовать
в качестве усилителя сигнала для оповещения GSM модулем охранной
сигнализации, при срабатывании датчиков тревоги.
Функциональные возможности репитера VECTOR R-710
Усилитель Вектор R-710 оснащен блоком защиты от посторонних сигналов,
который функционирует следующим образом:
- при наличии паразитного сигнала ретранслятор R-710 уменьшает
усиление на выходе, направленном на базовую станцию, до его
пропадания
- спустя некоторое время усиление восстанавливается
- если паразитный сигнал не пропал — цикл повторяется
- после трех циклов повтора усилитель GSM автоматически отключается
Конструкция устройства Vector Р-710 позволяет осуществлять следующие
операции:
- включение/выключение питания репитера
- регулировку усиления сигнала одновременно в обоих направлениях
При работе бустера Вектора 710 осуществляется контроль параметров:
- уровня выходной мощности направления «станция-телефон»
- уровня выходной мощности направления «телефон-станция»
- величин напряжений вторичных адаптеров питания
- температуры корпуса усилителя
Технические характеристики репитера GSM VECTOR R-710
Модель
|
Vector R710 |
Площадь радиопокрытия (при условии наличия достаточного
уровня сигнала от оператора БС, отсутствия стеновых экранирующих
перекрытий) |
до 600 м2 |
Диапазон частот передачи на базовую станцию |
890-915 MHz |
Диапазон частот передачи на абонентскую станцию |
935-960 MHz |
Коэффициент усиления(КУ) |
Up Llink: 60 дБ min
Down Link: 70 дБ min |
Максимальная выходная мощность |
Up Llink: 27 dBm
Down Link: 27 dBm |
Коэффициент шума |
< 6 дБ max |
Неравномерность АЧХ |
< 3 дБ max |
КСВ Н |
2 max |
Питание |
180-240В/ 50Гц |
ВЧ разъём |
Тип N, розетка |
Диапазон рабочих температур |
+5°C +50°C |
Комплектация репитера Vector R-710
- Ретранслятор Р710 со встроенным адаптером питания
- Адаптер напряжения усилителя;
- Внешняя антенна AR-13 с усилением 9dB и кабелем длинной
10 метров с разъёмами
- Внутренняя антенна с коэффициентом усиления 2,5 дБ
- Кабель для подсоединения внутренней антенны длиной 5
метров с разъёмами
- Крепеж для антенн - 2 шт.
- Руководство по эксплуатации
|
